Геотермальная энергия — расписываем суть

Кто не мечтает хотя бы раз в жизни найти клад. И мало кто подозревает, что драгоценные ресурсы находятся прямо у нас под ногами. Мы владеем величайшим богатством – геотермальной энергией.

Геотермальная энергия – тепло, исходящее из земли, это естественный, возобновляемый ресурс для производства электричества. Тепло Земли по объемам неисчерпаемо, оно в миллионы раз превышает все энергетические ресурсы вместе взятые.

Даже 1% энергии Земли заменяет не одну сотню электрических станций. Осталось только научиться использовать ее.

Геотермальная энергия – одна из самых перспективных в мире.

Виды источников геотермальной энергии

Её принято разделять на два вида: гидротермальную и петротермальную энергию. Первый образуется за счет теплых источников, а второй тип – это разница температур на поверхности и в глубине земли. Объясняя своими словами, гидротермальный источник состоит из пара и горячей воды, а петротермальный спрятан глубоко под грунтом.

Карта потенциала развития геотермальной энергетики в мире

Для петротермальной энергии необходимо пробурить две скважины, одну наполнить водой, после чего произойдет процесс парения, который выйдет на поверхность. Существует три класса геотермальных районов:

• Геотермальный – расположен вблизи континентальных плит. Градиент температуры более 80С/км. В качестве примера, итальянская коммуна Лардерелло. Там размещена электростанция
• Полутермальный – температура 40 – 80 С/км. Это естественные водоносные пласты, состоящие из раздробленных пород. В некоторых местах Франции обогреваются таким способом здания
• Нормальный – градиент менее 40 С/км. Представительство таких районов наиболее распространено

Они являются отличным источником для потребления. Они находятся в горной породе, на определенной глубине. Более подробно рассмотрим классификацию:

• Эпитермальные – температура от 50 до 90 с
• Мезотермальные – 100 – 120 с
• Гипотермальные – более 200 с

Данные виды состоят из разного химического состава. В зависимости от него, можно использовать воды для различных целей. Например, в производстве электроэнергии, теплообеспечении (тепловые трассы), сырьевой базе.

Видео: Геотермальная энергия

Процесс теплоснабжения

Температура воды 50 -60 градусов, является оптимальной для отопления и горячего снабжения жилого массива. Нужда в отопительных системах зависит от географического расположения и климатических условий. А в потребностях ГВС люди нуждаются постоянно. Для этого процесса сооружаются ГТС (геотермальные тепловые станции).

Если для классического производства тепловой энергии используется котельная, потребляющая твёрдое или газовое топливо, то при данном производстве используется гейзерный источник. Технический процесс очень простой, те же коммуникации, тепловые трассы и оборудование. Достаточно пробурить скважину, очистить её от газов, далее насосами направить в котельную, где будет поддерживаться температурный график, а после она попадёт в теплотрассу.

Главное отличие в том, что нет необходимости использовать топливный котлоагрегат. Это существенно снижает себестоимость тепловой энергии. Зимой абоненты получают тепло и горячее водоснабжение, а летом только ГВС.

Конструкции геотермальных электростанций

Геотермальная энергия – это чистое и устойчивое тепло от Земли. Большие ресурсы находятся в диапазоне в нескольких километрах под поверхностью земли, и еще глубже, до высокой температуры расплавленной породы, называемой магмой. Но как описано выше люди пока не добрались к магме.

Практически везде, в неглубоких местах ниже 3 метров от поверхности земля имеет практически постоянную температуру от 10° до 16°C. Геотермальные тепловые насосы могут использовать этот ресурс для отопления или охлаждения зданий.

Геотермальная теплонасосная система состоит из теплового насоса, воздушной системы доставки (воздуховодов), а теплообменник – это система труб находящихся в неглубоких местах возле здания. В зимнее время тепловой насос извлекает тепло из теплообменника и подает его в крытую систему подачи воздуха. Летом происходит обратный процесс, и тепловой насос переносит тепло от внутреннего воздуха в теплообменник. Тепло, удаляемое из воздуха в помещениях в течение лета также может быть использовано, чтобы обеспечить бесплатный источник горячей воды.

Некоторые геотермальные электростанции используют пар из резервуара для вращения турбины генератора, в то время как другие используют горячую воду для кипения рабочей жидкости, которая испаряется и затем вращает турбину. Горячая вода у поверхности Земли может быть использована непосредственно для тепла. Прямое использование включает отопление зданий, выращивание растений в теплицах, сушки культур, подогрева воды в рыбоводных хозяйствах, а также ряд промышленных процессов, таких как пастеризация молока.

Структура геотермальных электростанций

Традиционная геотермальная энергия – это зрелая технология, которая может обеспечить базовую мощность или круглогодичного теплоснабжения. Ресурс может быть использован только в благоприятных регионах. Соответствие спроса на тепловую энергию от доступных ресурсов может быть сложен, учитывая стоимость и сложность транспортировки тепла на большие расстояния.

В настоящее время наиболее распространенным способом использования энергии из геотермальных источников является метод естественной «гидротермальной конвекции» где воды просачиваются через земную кору, нагреваются, а затем поднимаются к поверхности. После этого нагретая вода используется для привода электрических генераторов.

Существуют три основные конструкции для геотермальных электростанций:

• В простейшей конструкции сухой пар проходит непосредственно через турбины, а затем конденсатор, где пар конденсируется в воду.
• Во втором подходе очень горячая вода превращается в пар, который затем может использоваться для привода турбины.
• В третьем подходе, называемый бинарная система, горячая вода проходит через теплообменник, где нагревает вторую жидкость — например, изобутан — в замкнутом цикле. Изобутан кипит при низкой температуре, чем вода, поэтому он более легко превращается в пар для запуска турбины.

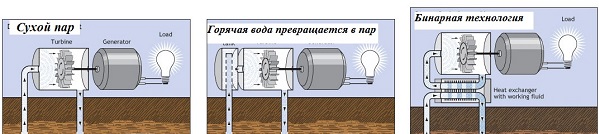

Три конструкции геотермальных электростанций

Технология применения  определяется ресурсом. Если вода поступает из скважины как пар, она может использоваться непосредственно. Если горячая вода достаточно высокой температуры она должна пройти через теплообменник.

Первая скважина для производства энергии была пробурена до 1924 года. Более глубокие скважины были пробурены в 1950-х, но реальное развитие происходит в 1970-х и 1980-х годов.

Прямое использование геотермального тепла

Геотермальные источники также могут использоваться непосредственно для целей отопления. Горячая вода используется для обогрева зданий, выращивания растений в теплицах, сушки рыбы и сельскохозяйственных культур, улучшение добычи нефти, помощи в промышленных процессах как пастеризаторы молока и обогрев воды на рыбных фермах. В США Кламат-Фолс, штат Орегон и Бойсе, Айдахо геотермальная вода используется для обогрева домов и зданий более века. На восточном побережье, город Уорм-Спрингс, Вирджиния получает тепло непосредственно из родниковой воды, используя источники тепла на  одном из местных курортов.

В Исландии практически каждое здание в стране нагревается  горячей родниковой водой. В самом деле Исландия получает более 50 процентов первичной энергии из геотермальных источников. В Рейкьявике, например, (население 118 тыс. чел), горячая вода передается по конвейеру на 25 километров, и жители используют её для отопления и естественных нужд.

Новая Зеландия, получает 10% своей электроэнергии дополнительно. Геотермальная энергетика в России находится в недостаточном развитии, несмотря на наличие термальных вод.

Производство электроэнергии

Горячие источники, гейзеры служат основным компонентами в производстве электричества. Для этого применяется несколько схем, сооружаются специальные электростанции. Устройство ГТС:

• Бак ГВС
• Насос
• Газоотделитель
• Паросепаратор
• Генерирующая турбина
• Конденсатор
• Повысительный насос
• Бак – охладитель

Как видим основным элементом схемы, является паровой преобразователь. Это позволяет получать очищенный пар, так как в нем содержатся кислоты, разрушающие оборудование турбин. Существует возможность применение смешанной схемы в технологическом цикле, то есть вода и пар участвуют в процессе. Жидкость проходит всю стадию очистки от газов, так же как и пар.

Сферы применения

Эксплуатация геотермальной энергии началась еще в XIX веке. Первым был опыт итальянцев, живущих в провинции Тоскана, которые использовали теплую воду источников для отопления. С ее же помощью работали установки бурения новых скважин.

Тосканская вода богата бором и при выпаривании превращалась в борную кислоту, бойлеры работали на тепле собственных вод. В начале XX века (1904 год) тосканцы пошли дальше и запустили электростанцию, работающую на водяном паре. Пример итальянцев стал важным опытом для США, Японии, Исландии.

Сельское хозяйство и садоводство

Геотермальная энергия используется в сельском хозяйстве, в здравоохранении и быту в 80 странах мира.

Первое, для чего применяли и применяют термальную воду, это обогрев теплиц и оранжерей, что дает возможность получать урожай овощей, фруктов и цветов даже зимой. Теплая вода пригодилась и при поливе.

Перспективным направлением у сельхозпроизводителей считается выращивание сельскохозяйственных культур на гидропонике. Некоторые рыбхозяйства используют подогретую воду в искусственных водоемах, для разведения мальков и рыбы.

Эти технологии распространены в Израиле, Кении, Греции, Мексике.

Промышленность и ЖКХ

Больше века назад горячий термальный пар уже был основой для выработки электричества. С тех пор он служит промышленности и коммунальному хозяйству.

В Исландии 80% жилья отапливаются термальной водой.

Разработано три схемы производства электричества:

1. Прямая, использующая водяной пар.

   Самая простая: применяется там, где есть прямой доступ к геотермальным парам.
2. Непрямая, использует не пар, а воду.

   Она подается в испаритель, преобразуется в пар техническим методом и направляется в турбогенератор.

Вода требует дополнительной очистки, потому что содержит агрессивные соединения, способные разрушить рабочие механизмы. Отработанный, но еще не остывший пар пригоден для нужд отопления.

3. Смешанная (бинарная).

   Вода заменяет топливо, которое подогревает другую жидкость с более высокой теплоотдачей. Она приводит в действие турбину.

В бинарной системе задействована турбина, которая активируется энергией нагретой воды.

Используют гидротепловую энергетику США, Россия, Япония, Новая Зеландия, Турция и другие страны.

Геотермальные системы отопления для дома

Для отопления жилья пригоден носитель тепла, нагретый до +50 – 600С, таким требованием соответствует геотермальная энергия. Города с населением в несколько десятков тысяч человек могут отапливаться теплом земных недр. В качестве примера: отопление города Лабинск Краснодарского края работает на естественном земном топливе.

Схема геотермальной системы для отопления дома

Не нужно тратить силы и время на подогрев воды и строить котельную. Теплоноситель берут напрямую из гейзерного источника. Эта же вода подходит и для горячего водоснабжения. В первом и во втором случае она проходит необходимую предварительную техническую и химическую очистку.

Полученная энергия обходится вдвое-втрое дешевле. Появились установки для частных домов. Стоят они дороже, чем традиционные топливные котлы, но в процессе эксплуатации оправдывают затраты.

Преимущества и недостатки использования геотермальной энергии для отопления дома.

Схема с бинарным источником

Рабочим компонентом является жидкость с низкой температурой кипения. Термальная вода также участвует в производстве электроэнергии и служит второстепенным сырьем.

С её помощью образуется пар низкокипящего источника. ГТС с таким циклом работы могут быть полностью автоматизированы и не требовать наличия обслуживающего персонала. Более мощные станции используют двухконтурную схему. Такой вид электростанций позволяет выходить на мощность 10 МВт. Двухконтурная структура:

• Паровой генератор
• Турбина
• Конденсатор
• Эжектор
• Питательный насос
• Экономайзер
• Испаритель

Крупнейшие производители геотермальной энергии

В использовании геотермальная энергия по объемам уступает другим разрабатываемым восполняемым энергетическим ресурсам. Но там, где иные полезные ископаемые отсутствуют или нет возможности их использовать, при поддержке государственных программ она получила основное развитие.

Геотермальная энергетика распространена в странах Юго-Восточной Азии, Восточной Африки и Центральной Америки.

Однако страны, использующие геотермальную энергию, есть в разных частях света.

• В Европе – Исландия, Италия, Франция, Литва.
• В Америке – США, Мексика, Никарагуа, Коста-Рика.
• В Азии – Япония, Китай, Филиппины, Индонезия, Таджикистан.
• В Африке – Кения.
• В Австралии – Новая Зеландия.

Энергию горячих источников дают вулканизированные территории Земли. Это Камчатка и Курилы, Японские и Филиппинские острова, горные системы Кордильер и Анд.

Крупнейший на сегодня страна-производитель, которая обладает запасами геотермальной энергии, это Соединенные Штаты Америки. В Штатах построено 77 ГеоТЭС. За короткое время с момента разработок и начала эксплуатации страна стала экспортером энергии и самих технологий.

Знаменитая и самая мощная группа термальных электростанций (22 штуки) называется «Гейзерс», находится она в 100 километрах севернее Сан-Франциско. Другие промышленные энергетические зоны построены в Неваде и Калифорнии.

В Филиппинах треть электроэнергетики подземная. 3 позиция в мире принадлежит Мексике.

Освоение перспективных технологий в этом разделе энергетичекой отрасли связывают с Исландией. На ее территории почти 3 десятка действующих и потухших вулканов, что и обуславливает специализацию энергопроизводства.

Геотермальная энергия в Исландии составляет 25-30% от производимой. Энергетика страны пользуется горячими гейзерными источниками, которые здесь представлены в изобилии. Так главный город государства Рейкьявик обслуживается электростанцией такого принципа действия, а всего их в государстве пять.

Исландия – эталон экологического устройства жизни на планете, так как основную часть энергии берет из Земли, а в остальном использует возобновляемую энергию воды.

Кроме этого прирученное тепло земли помогло Исландии за короткое время из экономически отсталой страны превратиться в стабильное процветающее государство.

Перспективы освоения геотермальных ресурсов в России

Геотермальную энергетику в России использовали с середины прошлого века. Первая паровая геотермальная электростанция заработала еще в 1967 году на Камчатке (Паратунская ГеоТЭС). Камчатка для России – передовой край подобных разработок. 40% электроэнергии, производимой на Камчатке, это результат преобразования подземного тепла. Ее потенциал оценен в 5000 МВт.

Использование геотермальной энергии в России промышленным способом практикуют на 20 месторождениях. Всего их разведано 56.

Самые известные территории месторождений:

• Камчатка;
• Ставропольский край;
• Краснодарский край;
• Дагестанская республика;
• Карачаево-Черкесская республика.

Большие запасы открыты на Кавказе: Ингушетия, Чечня, Осетия, Кабардино-Балкария, Закавказье. В Кавказском регионе используется тепловая энергия подземных вод. На Камчатке строятся геоэлектростанции.

В России тепло земных недр имеет серьезную конкуренцию – месторождения нефти, газа, каменного угля, а также лесные угодья.

Геотермальные электростанции прекрасная альтернатива традиционным методам получения энергии

Геотермальная энергетика и дальше будет развиваться в регионах, относящихся к «огненному поясу Земли». А в будущем передовые страны направят энергопотребление в сторону освоения петротермального ресурса, который теоретически можно использовать в любой точке планеты.

Геотермальная энергия имеет прямую географическую зависимость и концентрируется в зонах с тектоническими трещинами горных массивов и сейсмической активностью. Поэтому в общей массе энергетики ее доля составляет всего лишь 1%, а в некоторых регионах повышается до 25-30%.

Технологически производство геотермальной энергии намного проще, чем выработка ветряной и солнечной электроэнергии. Дальше она будет распространяться и расти, так как имеет высокие показатели доступности и экологичности. Это при том, что альтернативные источники традиционной энергии неуклонно дорожают, рано или поздно будут исчерпаны и просто не останется иного выхода.

Дальнейший потенциал

Наработанный базис знаний и практики становится фундаментом для будущих достижений. Пока рано говорить о полном замещении традиционных запасов, поскольку не до конца изучены термальные зоны и методы добычи энергоресурсов. Для более быстрого развития требуется больше внимания, финансовых инвестиций.

Пока общество знакомится с возможностями, медленно двигается вперед. По экспертным оценкам лишь 1 % мировой электроэнергии добывается данным фондом. Возможно, будут разработаны комплексные программы развития отрасли на глобальном уровне, проработаны механизмы и средства достижения целей. Энергия недр способна решить экологическую проблему, ведь с каждым годом вредных выбросов в атмосферу становится больше, загрязняются океаны, оказывается тоньше озоновый слой. Для быстрого и динамичного развития отрасли нужно убрать основные препятствия, тогда она во многих странах станет стратегическим плацдармом, способным диктовать условия на рынке и поднимет уровень конкурентоспособности.
