Установка печи и дымохода

Монтаж всей отопительной системы, начиная с печи заканчивая дымоходом, должен проходить с соблюдением всех строительных норм и правил. Выполнить работу можно даже своими руками за максимально короткие сроки.

Этапы работ

Звонок или заявка. Вы оставляете заявку на сайте или звоните по телефону.

Выезд инженера-эксперта для оценки объекта

Составление сметы по результатам замера

Подписываем договор на монтажные работы

Готово! Прием работы, Вы осматриваете и принимаете работу

Если у вас недостаточно времени для выбора труб и комплектующих, наш специалист подберет материалы и даст необходимые рекомендации и советы по использованию, а также сообщит примерную стоимость работ.

Уже подступили холода, и любители загородной жизни призадумались об отоплении жилища. Участник форума «Дом и дача» рассказывает о том, как самостоятельно установить печь в деревянном доме

Участник форума Электрон построил деревянный домик в прошлом году. В преддверии нового зимнего сезона хозяева задумали решить вопрос с его отоплением, т.к. конвекторы и настенный тепловентилятор не справлялись с обогревом промороженного жилища, особенно когда температура опускалась до – 26 °C. Ситуация осложнялась также погрешностями в утеплении и периодическим отключением электричества. А потому дачники решили установить металлическую печь с наружным дымоходом.

Оборудование и материалы

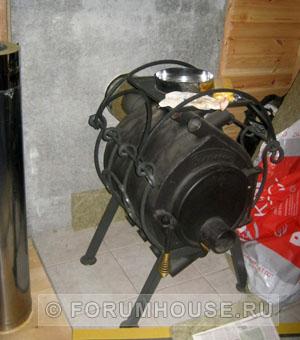

Все работы Электрон выполнял самостоятельно, предварительно закупив все необходимое: печь, кованую подставку под нее, опорную площадку, хомуты стяжные, дефлектор-оголовок и двухконтурный дымоход «сэндвич» из нержавеющей стали.

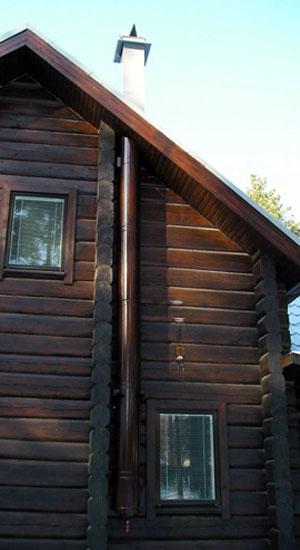

Такие дымоходы годятся для деревянного и каменного дома. Независимо от вида топлива, они хорошо работают с любыми отопительными системами и трубами. Важная часть дымохода «сэндвич» – это промежуточный изоляционный слой. Его толщина должна быть в пределах 30-60 мм: от этого зависит шумность системы и коэффициент образования на трубе конденсата.

Также понадобились термостойкий герметик, базальтовая вата и картон, оцинкованный лист, асбестоцементная плита. Стеновые консоли и кронштейн для опорной площадки хозяин наметил сделать самостоятельно. Следуя советам форумчан, Электрон приступил к монтажу, взяв за основу наружную схему расположения дымохода.

Этот способ используется, когда отопительный агрегат устанавливают в уже построенном доме. При этом дымоход от печи выводится через стену помещения. Преимущества: экономия места в помещении, сравнительно несложный монтаж, не нужно проходить через крышу дома и межэтажные перекрытия. Недостатки: наличие горизонтального участка, снижающего тягу, необходимость утеплять трубы дымохода; может не вписаться в дизайн постройки.

Установка печи

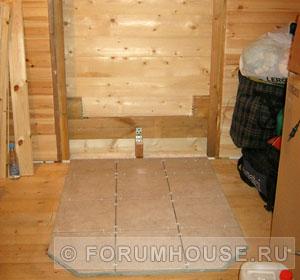

Еще во время строительства дома Электрон предусмотрел проем в стене (1х1,5 м), чтобы позже установить проходной узел и закладную доску для крепления наружной опорной площадки дымохода. С внутренней стороны он снял вагонку, убрал пенопласт, выпилил закладную доску и перенес ее ниже, так как изначально предполагал купить вертикальную печь, а приобрел – горизонтальную. Затем начал делать подиум для печи: пол в два слоя покрыл огнезащитным составом, постелил базальтовый картон, сверху – лист ацеида, предварительно просверлив отверстия для саморезов.

На 1 кв. м. ацеида необходимо не меньше 9 саморезов. Чтобы предотвратить напряжение и пузырение материала, закручивайте от центра к периферии.

Острым ножом срезал по периметру края базальтового картона, на асболист положил плитку из керамогранита. После того, как плиточный клей просох, на запланированное место установил печь и померил высоту выходного патрубка. Проходной короб хозяин сделал из оцинкованного листа, вырезав и согнув две заготовки. Края и стыки склепал оцинкованным уголком.

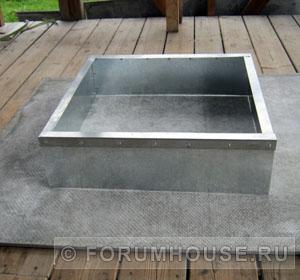

Во внешней отделке, сделанной из имитации бруса, Электрон выпилил отверстие 650х650 мм. В подготовленном проеме закрепил два отрезка монтажного профиля, выполняющего функцию крепления проходного узла и опоры жесткости для листа ацеида. Коробку закрепил к профилю с помощью уголков и болтов с гайками – это позволило отцентровать узел в проеме. Сам проем заполнил плотной минеральной ватой, с перекрытием швов: ширина стоек была 150 мм, поэтому получилось три слоя.

Заполнив проем минватой, Электрон понял, что допустил ошибку: вата пружинила и стремилась деформировать проходной узел, в результате чего со временем могли возникнуть пустоты.

Для жесткости форумчанину пришлось дополнительно установить на короб усиливающие уголки с наружной части.

Монтаж дымохода

Кронштейн опорной площадки Электрон делал из отрезков монтажного оцинкованного профиля и уголков от складских стеллажей, выполненных из толстой перфорированной стали, окрашенной термостойкой эмалью. Трубы он собирал на термостойкий герметик и хомуты, которые входили в комплект.

Сначала Электрон смонтировал опорный элемент, затем – тройник на него, после – плотно заполнил проход минватой, в которой прорезал отверстие 200 мм. Внешнее отверстие закрыл листом ацеида 700х700 мм, сверху накрыл оцинковкой. В помещении прикрутил лист ацеида, с вырезанным отверстием для дымохода, горизонтальный патрубок вставил в тройник через разделку. Печь поставил на место, надев ее выход на патрубок. Горизонтальный патрубок хозяин смастерил из метрового сэндвича: болгаркой срезал внешнюю обечайку на нужную длину и отрезал лишний утеплитель.

Горизонтальный участок дымохода должен быть не более 1 метра. Увеличение его длины компенсируется высотой дымохода или другими мерами. Также для этого участка следует предусмотреть возможность прочистки – для этого применяют соответствующие тройники с ревизией.

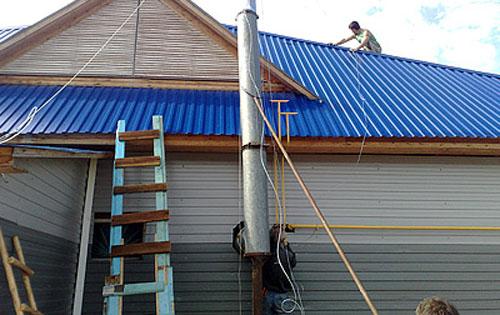

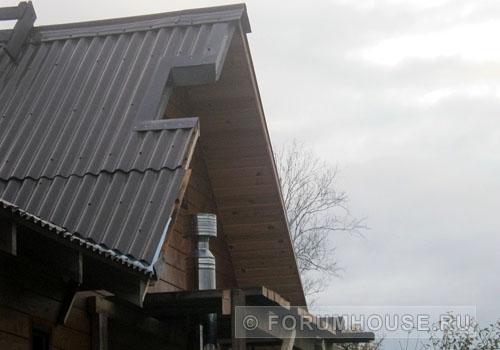

Чтобы продолжить работу, Электрону пришлось на фасад смонтировать леса. В свесе крыши он сделал вырез в форме буквы «П» для прохода дымохода. Плюсами такого решения считает то, что снижается пожароопасность, нет необходимости герметизировать кровлю; минусами – сложность реализации. Чтобы защитить дымоход от птиц и осадков, надел на него оголовок.

Осталось сделать не много: закрепить трубы на высоту выше конька, надеть недостающую карнизную планку, внутреннюю стенку за печью отделать плиткой, сделать окантовку подиума профилем и протопить печку.

Специалисты предупреждают, что производители не всегда учитывают специфику монтажа дымохода типа «сэндвич». Его крепят, соединяя трубы внутри «по конденсату», а снаружи – «по дыму». Т.е. внутри дымохода верхняя труба должна входить в нижнюю, а снаружи – верхнюю насаживают на нижнюю. Если приобретенный «сэндвич» собран неправильно, внутреннюю трубу надо вытащить, перевернуть и вставить обратно.

По материалам участников форума «Дом и Дача»

Цены на металлические дымоходы и на элементы монтажа

Мы предлагаем Вам ознакомиться с ценами на металлические дымоходы собственного производства. Дымоходы из нержавеющей стали обладают существенными преимуществами, как в установке так и в их последующей эксплуатации, при этом цены будут заметно ниже дымоходов из других материалов.

Установка кирпичного дымоотвода

Кладка кирпичного дымоотвода

После окончания возведения основного корпуса печи в загородном доме приступайте к монтажу дымохода.

• Сначала выложите основание дымохода из трех рядов кирпича на глиняно-песчаном растворе. Внутренний диаметр трубопровода при мощности печки меньше 3,5 кВт должен составлять 130 мм х 130 мм, при мощности 3,5-4,5 кВт – 130 мм х 260 мм, при мощности больше 4,5 кВт – 260 мм х 260 мм.
• Ближе к поверхности перекрытия нужно сделать специфический противопожарный кожух – распушку. Это достигается постепенным увеличением внутреннего диаметра дымохода. Каждый следующий кирпич смещается на ¼ длины.
• Высота распушки дымохода должна быть не меньше 50 см. Если она меньше, тогда поверхность расширения нужно изолировать при помощи негорючих материалов. Рекомендуется использовать листы асбеста.
• На участке дымохода между перекрытием и крышей выложите вертикальный стояк из кирпича с таким же внутренним диаметром, как и у основания.
• Со стороны улицы обустройте кирпичную трубу дымохода с расширением – выдрой. Оно нужно для предотвращения попадания влаги с улицы на чердак. Способ кладки расширения трубопровода зависит от угла наклона крыши. Для работы с обустройства дымохода снаружи здания используйте раствор, который содержит цемент.
• Установите своеобразный металлический фартук для защиты трубы, которая отводит продукты горения с отопительной системы.

Стоимость установки дымохода из нержавеющей стали

В нашей линейке услуг Вы сможете выбрать для себя оптимальную стоимость дымохода для печи, камина или газового котла. У нас есть очень недорогие решения, а так же Вы можете заказать установку дымохода из компонентов Премиум-Класса.

Недорогой вариант монтажа – отлично подходит для установки дымохода на даче, в жилом доме или на промышленном предприятии.

Цены на установку дымохода «Сэндвич»
Монтаж дымохода «Сэндвич» Ø до 250 мм	– дом до 7 м.	15000 руб.
	– дом свыше 7 м.	2000 руб. за 1 м.
Проход через кровлю	– металлическая	3000 руб.
	– черепица	5000 руб.
Подключение 1 прибора		от 1200 руб.
Гидроизоляция зонта		от 1200 руб.

Цены на установку дымохода «Сэндвич» для дома высотой 5,5 метров

Стоимость рассчитана для установки трубы «Сэндвич» с толщиной внутренней трубы – 0.55 мм.

Подробная раскладка по ценам

Минимально необходимая конфигурация для монтажа дымохода «Сэндвич» в доме высотой 5,5 метров. Такой дымоход может быть подключён к отопительной печи или котлу.

Стоимость элементов монтажа:

• Оголовок (120/200) – 679 руб.
• Хомуты стяжные (6 шт.) – 864 руб.
• MASTER FLASH – 1800 руб.
• Труба «Сэндвич» (120/200) – 7475 руб.
• ППУ (с изоляцией) – 912 руб.
• Заглушка (120/250) – 299 руб.
• Труба (Ø120, L=500) – 364 руб.
• Труба (Ø120, L=1000) – 628 руб.
• Тройник (Ø120) – 741 руб.
• Минерит, Баз. Картон – 3180 руб.
• Расходные материалы – 700 руб.

При монтаже возможно понадобится полу-отвод (Ø120), 45° – 624 руб.

Итого: 18 266 руб.

Стоимость монтажных работ:

1. Монтаж дымохода с установкой печи – 15 000 руб..
2. Проход и гидроизоляция кровли (мягкая кровля и немного черепицы) – 3 000 руб.
3. Изоляция пола и стен – 3 000 руб.

Монтаж + Элементы дымохода: 39 266 руб.

Стоимость монтажа дымохода «Сэндвич» при подключении банной печи

Схема установки дымохода в дом высотой 5,5 метров. Такой тип монтажа дымохода является стандартным для подключения печи для бани, и мы рекомендуем этот вариант для установки в Вашу сауну или баню.

Подробная раскладка по ценам

В этом варианте монтажа мы используем трубы с толщиной металла – 1 мм. Данный вид дымохода обладает улучшенными эксплуатационными характеристиками, и имеет более продолжительный срок службы в сравнении с тонкостенными трубами.

Стоимость элементов монтажа:

• Дефлектор (120/200) – 1534 руб.
• Косынка (Ø200) – 371 руб.
• MASTER FLASH – 1800 руб.
• Лист подкровельный – 650 руб.
• Хомуты стяжные (6 шт.) – 1358 руб.
• Труба «Сэндвич» (120/200) – 15345 руб.
• ППУ (Минерит, Утепление) – 3200 руб.
• Старт «Сэндвич» (120/250) – 1050 руб.
• Труба (Ø120, L=500) – 1031 руб.
• Полу-отвод (Ø120, 2 шт.) – 2182 руб.
• Переходник (с 100 на 120) – 721 руб.
• Минерит, Баз. Картон – 2080 руб.
• Экран (Нерж., Мин., Б.К.)- 3000 руб.
• Лист Предтопочный – 600 руб.
• Портал (Печной кирпич) – 3500 руб.
• Расходные материалы – 1500 руб.

Итого: 39 962 руб.

Расценки монтажных работ:

1. Установка печи на подиум с монтажом дымохода – 15 000 руб..
2. Кладка портала – 7 000 руб.
3. Изоляция пола и стен – 3 000 руб.
4. Проход и гидроизоляция кровли (мягкий метал и металлочерепица) – 3 000 руб..

Монтаж + Элементы дымохода: 67 962 руб.

Монтаж двойного трубопровода

Двойной дымоход

Очень эффективна модель дымохода в загородном доме или даче, в которой используется двойная труба. Внутренняя часть выполняется из металлического цилиндра, а внешняя – из кирпичного кожуха.

Данная схема имеет ряд преимуществ:

• газы, которые образовываются в топочной камере, выходят быстрее наружу;
• отпадает необходимость обустраивать специальные расширения – распушки;
• увеличение герметичности дымохода;
• продление срока службы отопительной системы;
• увеличение пожарной безопасности здания.

Особенностью этой конструкции дымоотвода есть то, что он устанавливается не на отопительный прибор, а отдельно около него. Для этого нужно предусмотреть небольшой фундамент, который должен иметь глубину 30 см. После подготовки основания производится кладка вертикальной шахты.

Внутри кирпичного кожуха устанавливается металлический трубопровод. Сборку его частей производите сверху вниз, при этом каждый следующий элемент вставляйте внутрь предыдущего. Не забудьте тщательно обработать все стыки при помощи огнестойкого герметика.

Также в нижней части трубопровода нужно сделать отверстие с дверцей для прочистки отопительной системы от сажи.

Особенности монтажа печей-каминов

Схема утановки печи для обогрева воздухом

Установка печи-камина в деревянном доме или даче должна проходить с соблюдением пожарных норм:

• расстояние от стенок топки к стенам, которые выполнены со сгораемых материалов, должно быть 500 мм;
• если стены оштукатурены или покрыты огнеупорной облицовкой, тогда расстояние от топочной камеры к стене может быть 400 мм. Также рекомендуется укладывать на вертикальные поверхности около печи-камина теплоизоляционное покрытие с керамической плиткой;
• потолки  должны быть отдалены от печи-камина как минимум на 1,2 м;
• расстояние от дверцы отопительного прибора к противоположной стене не должно быть меньше 1,3 м;
• под корпусом печки предусмотрите огнеупорное покрытие на пол, которое должно отодвигаться на 0,5 м от топочной камеры.

Монтаж печи-камина нужно производить на прочное основание, поскольку этот отопительный прибор имеет значительный вес. Если в вашем доме или даче уложен деревянный пол, тогда установите под печкой дополнительные подпорки под лаги.

Для достижения максимальной продуктивности отопительного прибора в дачных домах производите монтаж печки посередине помещения. Перед зольником печи-камина можно сделать отверстие, через которое будет попадать воздух под колосники.

Установка дымоотводной трубы для печей-каминов

Установка отвода на переходную трубу

Только когда произведен монтаж металлического корпуса печи-камина, приступайте к установке трубопровода для отвода продуктов горения с топочной камеры.

Основные требования к дымоотводу:

• первая труба, которая присоединяется к печке, должна быть одинарной без утеплителя;
• на расстоянии 600 мм к перекрытию производите установку трубопровода типа сэндвич, который имеет надежную теплоизоляцию и не сильно нагревается в процессе эксплуатации;
• устанавливайте трубопровод длиной не меньше 5 м.

При монтаже дымоотвода его нужно надежно закрепить. Сделайте это при помощи хомутов, которые установите через каждые 2-2,5 м. Зафиксируйте, используя ту же схему, угловые отводы труб и горизонтальные участки, которые имеют длину больше 1200 мм.

Типовые варианты установки дымохода

Все стыки трубопровода обязательно обработайте термостойким герметиком. Все соединения частей дымоотвода производите ниже или выше перекрытия. Это нужно сделать, что избежать пожароопасной ситуации и облегчить в будущем ремонт отопительной системы.

Также можете выбрать вариант устройства дымохода, который подразумевает вывод трубы через стену здания. В этом случае она должна быть возведена из прочных несгораемых материалов. Горизонтальный участок трубопровода должен иметь длину не больше 500 мм.

Если стены здания выполнены из сгораемых материалов, тогда толщина внутренней трубы должна быть не меньше 2 мм. Также само отверстие нужно изолировать при помощи огнеупорных материалов.

Преимущества наших печей

У нас вы найдете широкий ассортимент печей. Вы сможете выбрать печь не только для бани или сауны, но и для интерьера и обогрева жилого дома. А мы с удовольствием выполним для Вас монтаж печей и дымоходов.

Мы с удовольствием смонтируем дымоходы и установим камины, печи не только в Москве, но и по всей Московской области. Работаем в Балашихе, Внуково, Волоколамске, Дедовске, Дмитрове, Долгопрудном, Дубне, Звенигороде, Зеленограде, Истре, Клине, Коломне, Королёве, Красногорске, Лобне, Люберцах, Можайске, Мытищах, Наро-Фоминске, Нахабино, Одинцово, Орехово-Зуеве, Подольске, Пушкино, Пущино, Рузе, Раменском, Сергиевом Посаде, Серпухове, Солнечногорске, Троицке, Сходне, Химках, Чехове, Черноголовке, Щёлкове.

В последнее время огромным спросом пользуются сборные камины, вытесняя тем самым своих кирпичных сородичей. Богатый ассортимент сборных каминов настолько велик, что удовлетворит даже самые взыскательные вкусы. Сборный камин состоит из основных элементов, металлическое или чугунное топочное устройство, с дымоходом из нержавеющей стали или керамики. Установка каминов и дымоходов должно выполняться опытными мастерами, ведь любые отклонения от норм пожарной безопасности может привести к трагедии. А профессионалы, коими являются наши монтажники, не допустят какие-то расхождения с прилегающей инструкцией проектных документов. Во избежание случайных пожаров используют клеящие составы от завода — изготовителя, уделяя особое внимание дымоотводной системе.

Требования к высоте дымоотвода

Расчет минимальной высоты дымового канала

Трубопровод для отвода продуктов горения с отопительной системы должен соответствовать таким параметрам:

• минимальная высота трубы относительно плоской кровли – 500 мм;
• если дымоотвод находится на расстоянии меньше 1,5 м к коньку, его нужно возвысить на 500 мм;
• когда трубопровод размещается на расстоянии 1,5-3 м от конька, его верхняя плоскость должна находиться на том же уровне, что и конек крыши;
• если дымоотвод установлен на расстоянии от конька больше 3 м, его высота определяется прямой, которая располагается под углом 10° относительно верхней точки крыши.

При соблюдении всех правил монтаж всех элементов отопительной системы очень просто произвести своими руками.
